一、真空过滤机产品概述：

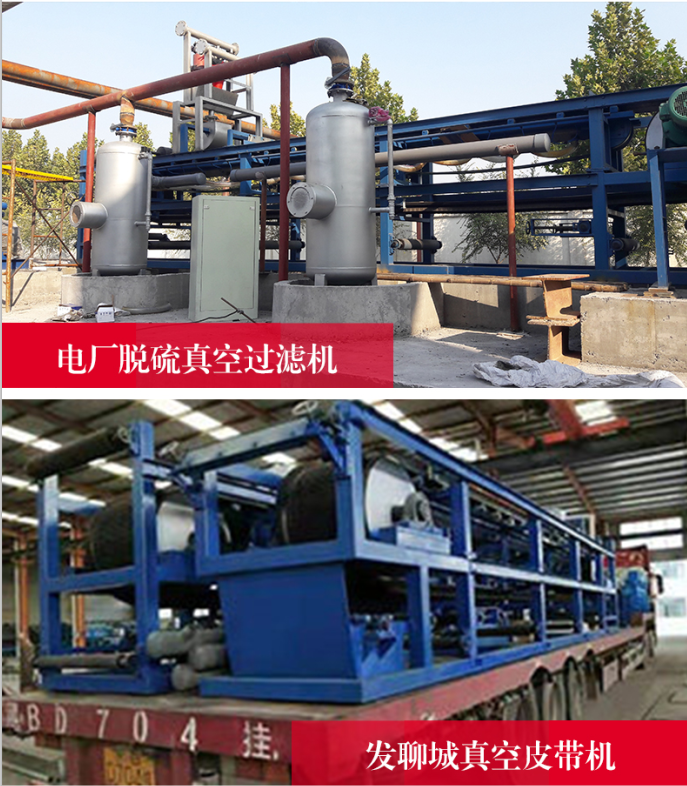

　　DU橡胶带式真空过滤机是我厂在引进国外同类产品技术基础上，自主开发的一种gao效过滤固液分离设备。该设备采用了固定真空盒，胶带在真空盒上滑动，真空盒与胶带间构成运动密封的结构型式，以真空负压为推动力实现固液分离的设备。在结构上，过滤区段沿水平长度方向布置，能连续自动完成过滤、滤饼洗涤、卸渣、滤布再生等工艺操作，并且母液有与滤饼洗涤液可以分段收集。具有过滤效率高、生产能力大、洗涤效率好，滤饼水分低、操作灵活、维护简单等优点。胶带机经我厂多年改进和完善，产品的技术性能和质量已达到了国际先进水平，已广泛应用于冶金、矿山、化工、造纸、食品、制药、洗煤、环保等领域中的固液分离，尤其在烟气脱硫中的石膏脱水方面(FGD)有良好的应用。

二、真空过滤机技术特点：
　　1、整体结构模块化设计，可灵活组装，便于运输和安装。

　　2、自动化程度高；下料、过滤、洗涤、吸干、卸料、滤布清洗均为连续自动化，提高生产效率，降低运行成本，极大减轻工人劳动强度，改善工作环境。

    3：过滤速度快；物料通过沉淀区，大颗粒在底层，小颗粒在上层，滤饼结构合理，滤液通透阻力小，可进行薄层快速过滤。

    4：过滤工艺方便；滤饼厚度、洗水量。逆流洗涤级数、真空度、滤布速度任意调整，以达到满意的过滤效果。

    5：洗涤效果好；可实现多级平流或逆流洗涤，洗涤均匀彻底，母液和洗涤液根据工艺需要可分别收集和再利用。

　　6、控制系统应用了DCS技术，可实现现场和远程自动控制。

真空盒与升降装置:

　　真空盒采用分节联结成整体，每节均有管口与集液总管相连形成真空集液系统。
　　同时设计了一套升降机构，有利于更换摩擦带。

纠偏装置：
　　采用气缸或气囊推动纠偏转一定角度来自动纠正滤布的偏移，保证滤布的正常运转。

张紧装置通过丝杠调节胶带张紧度，以保证胶带有足够的摩擦力，并且不发生跑偏现象。

采用工艺水喷射，清洗滤布和胶带，且配有真空吸管密封的箱体，这样可以保证清洁的工作现场。喷头采用美国喷雾公司的产品，可以充分保证清洗效果。

淋洗工艺:
　　采用逆流淋洗与喷淋洗装置，同时可根据物料及工艺的要求采用顺流洗涤和逆流洗涤两种方法，对物料清洗的更彻底。

三、真空过滤机控制系统:
　　采用远程与现场交互控制的方式，方便了工作的操作，便于实施无人操作。

四、真空过滤机胶带裙边及挡板:
　　采用EP200四层聚酯布的环形橡胶带，胶带裙边采用组合结构即波形裙边与平行胶带粘合而成，这种结构裙边伸缩性好，可避免裙边经过辊筒改向破裂，可防止料液从两侧流出。橡胶带的上部构造为中间一排排水沟槽，沟槽中间钻有真空排液孔，钻空部位为纯橡胶无布层，可防止液体通过布层纤维进入橡胶层导致胶带分层，大大的延长了橡胶带的使用寿命。
